產品介紹

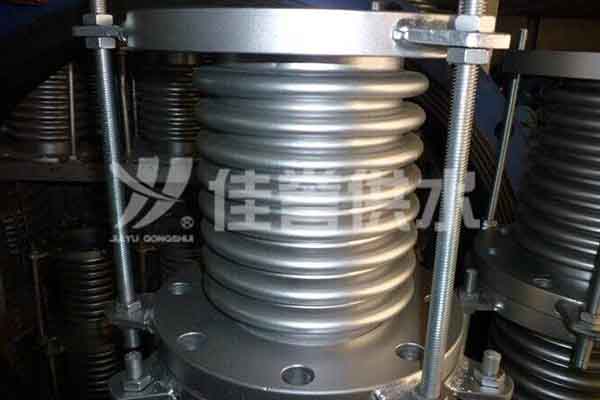

JDZ型軸向內壓式波紋補償器習慣上也叫減震式波紋補償器，波紋管，膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。軸向內壓式波紋補償器屬于一種補償元件。JDZ型軸向內壓波紋補償器主要用于補償軸向位移，具有補償角位移的能力，但一般不應用它來補償角位移。

產品優勢

本產品利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償，補償量大，彈性好，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。

1.補償吸收管道軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

產品特點

JDZ型內壓式波紋補償器對支座作用力的計算：

內壓推力：F=100·P·A　　　　 ? ?軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 　　　　 ? ? ? ? 　合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

Kθ：角向剛度N·m/度　　　　　　　　　　

θ ：角向?qū)嶋H位移量度

P：工作壓力MPa A：波紋管有效面積cm2(查樣本)

L：補償器中點至支座的距離m

JDZ型軸向內壓式波紋補償器應用舉例：

某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

產品示意圖

零部件材料

技術參數
